线缆敷设—MC4插接头制作
01 剥线

02 压接铜芯,压好后轻轻试拉

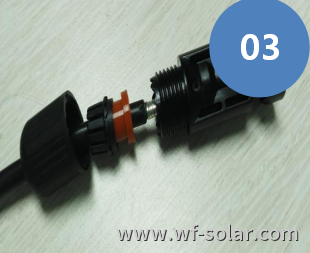

03套上塑料接头（注意铜芯与塑料接头的配套）

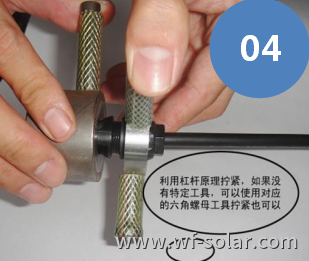

04 拧紧

线缆敷设—直流

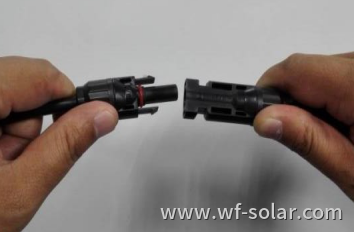

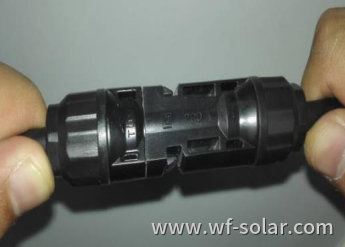

连接头对插时听到清脆的“咔擦”声代表连接可靠，直流线管在屋顶时要做弯头防止线管进水，安装要点：01 按设计图串联组件；

组件固定前，对插的连接头用包塑镀锌铁丝扎带绑扎在铝轨上或吊绑在组件边框上。禁止：连接头掉落在瓦片上

线缆敷设—交流/PVC管

交直流/接地走线遵循“横平竖直”原则，PVC管固定选用专用防火型骑马管卡，管卡间距不得大于1.8m。直角弯两边加管卡，与弯头间距不得大于30cm， 穿墙电缆管口需用防火泥，进行防火封堵。电表箱内线径满足设计要求，表箱接地线应选择不小于10mm²铜线（配铜鼻子）或25mm²铝线（配铜铝鼻子）。

本章内容关于线缆的制作和敷设由昌乐光伏提供。
