01 组件间在接地孔位置用4mm²黄绿接地线连接。

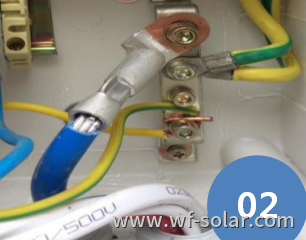

02 电表箱接地线用10mm²铜线或25mm² 以上铝线。

03 支架接地线用16mm²铜线或35mm² 以上。

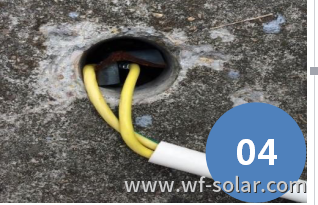

04 铝线支架、电表箱接地线引至接地极处。

接地检验：

组件方阵金属部件间等电位连接的接触电阻应小于0.5Ω；
支架接地线应使用16mm²以上铜线或者35mm²以上铝线，并在电缆端头压配套鼻头，单独套管走线，禁止与逆变器交流电缆一起套管，禁止将支架的接地引下线直接接到电表箱的接地排上；
电表箱到接地极的接地线应使用10mm²以上铜线或者25mm²以上铝线（若采用铝线时，不应埋入土壤或混凝土中），并在电缆端头压配套鼻头，禁止使用4mm²光伏电缆替代；
组件之间使用4mm²黄绿接地线连接，并将组件和支架连接确保连接可靠；
人工钢质垂直接地体的长度宜为2.5m，软连接时用不锈钢螺栓加垫片和弹簧垫来固定，软连接铜线应大于16mm²，铝线应大于35 mm²，并用不锈钢螺栓加垫片和弹簧垫来固定；
1KV及以下低压装置供电其保护接地的接地电阻应符合下式的要求，且不应大于4Ω，
R≤50/I【7】。阻值大于4Ω的地区增加接地极或者增加降阻剂,使其接地电阻不得大于4Ω。
